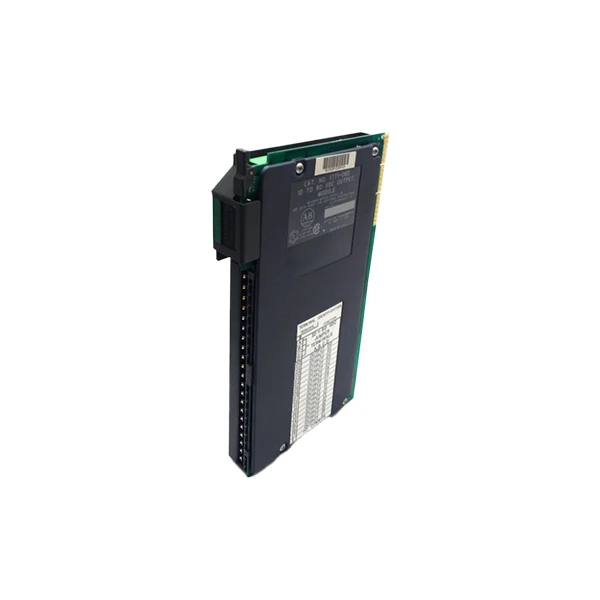

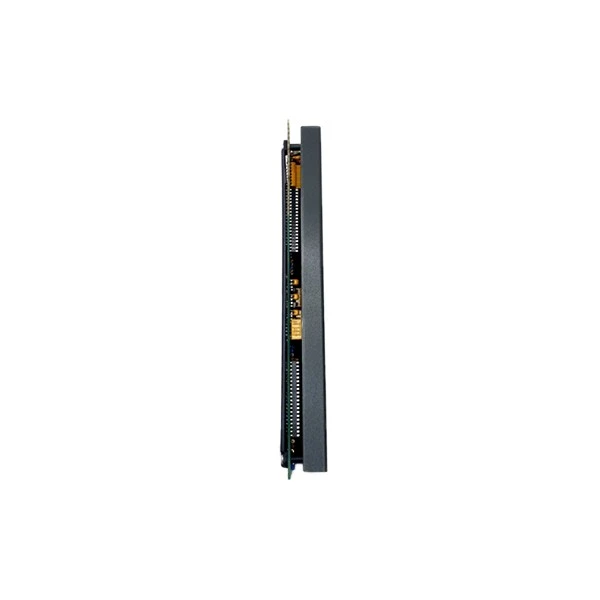

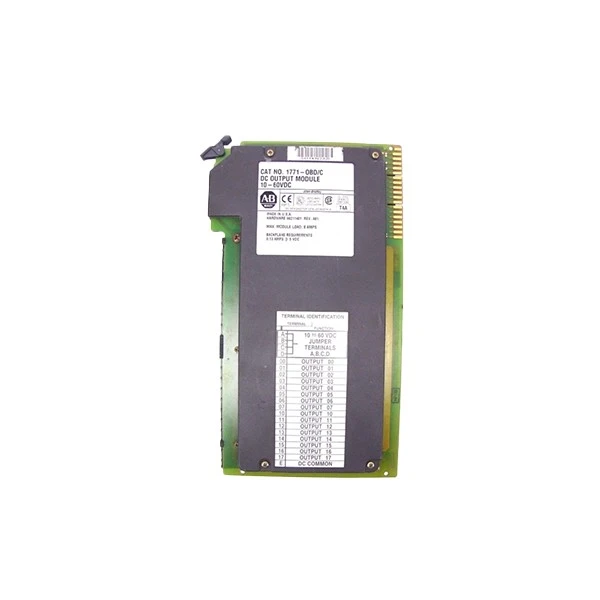

Allen Bradley 1771-OBD C

Merke:Allen Bradley
Modell:1771-OBD/C

Lagersituasjon:Varene er tilgjengelig på lager.

Produktfunksjoner

Allen Bradley 1771-OBD/C er en pålitelig 16-kanals ikke-isolert DC-utgangsmodul som er bygget eksklusivt for Allen Bradleys PLC-5-seriekontrollere, noe som gjør den til et utmerket valg for industrielle automasjonsapplikasjoner. Med et nominelt strømbehov på 48 VDC (med en rekkevidde på 10-60 VDC), gir Allen Bradley 1771-OBD/C allsidig strømkompatibilitet for en rekke industrielle bruksområder. Hver av modulens 16 kanaler kan håndtere opptil 2 A strøm for resistive belastninger, med en total maksimal strøm på 8 A - ideell for å drive flere enheter samtidig. Den støtter også en pilotlaststrøm på 0,2 A per kanal og en minimumsbelastningsstrøm på 2,5 mA, noe som muliggjør effektiv detektering av lastfrakoblinger.

Allen Bradley 1771-OBD/C har eksepsjonell holdbarhet. Den fungerer godt ved temperaturer fra 0 grader til 60 grader (32 grader F til 140 grader F) og kan lagres i temperaturer fra -40 grader til 85 grader (-40 grader F til 185 grader F), noe som gjør den egnet for en rekke klimaer. Modulens konforme belegg beskytter kretskortet mot fuktighet og støv, og det inkluderer en 10A/250V likerettersikring for ytterligere sikkerhet. Den har også CSA- og CE-sertifiseringer, noe som sikrer industriell samsvar.

Det er enkelt å installere Allen Bradley 1771-OBD/C fordi den passer inn i B-seriens 1771 I/O-chassis (1771-A1B til 1771-A4B, uten 1771-A4). Den krever en separat 1492-W4 terminalblokk og kan romme ledningsstørrelser fra 22 til 14 AWG, med et foreslått terminalmoment på 7-9 tommer-pund. Modulens bittesmå design (som veier rundt 1,5 pund) sparer plass i kontrollskap, mens dens kodede koding (posisjon 10-12 og 22-24) forhindrer feil innsetting.

Spesifikasjoner

Modell	1771-OBD/C
Produkttype	16-Kanal ikke-isolert DC-utgangsmodul
Gjeldende system	Kontrollere i PLC-5-serien
Strømkrav	10-60 VDC
Antall utganger	16 kanaler
Gjeldende per kanal	2 A (resistiv belastning)
Total strøm	8 A maks
Minimum belastningsstrøm	2,5 mA (for deteksjon av åpen last)

Applikasjonsscenarier

Allen Bradley 1771-OBD/C er en allsidig 16--kanals DC-utgangsmodul som utmerker seg i en rekke industrielle automasjonsinnstillinger på grunn av sin pålitelige ytelse, 2A per-kanal strømkapasitet og evne til å tolerere tøffe driftsforhold. En av de mest typiske bruksområdene er i produksjonsproduksjonslinjer, hvor Allen Bradley 1771-OBD/C enkelt integreres med PLC-5-seriens kontrollere for å betjene kritisk utstyr. For eksempel driver den reléspoler som aktiverer transportbånd, driver magnetventiler som regulerer væskestrømmen i monteringsmaskiner, og driver DC-indikatorlys som signaliserer produksjonsstatus - alt mens de 16 kanalene tillater produsenter å utføre mange jobber samtidig uten behov for tilleggsmoduler.

I bilmonteringsanlegg er Allen Bradley 1771-OBD/C avgjørende for presis kontroll av hjelpesystemer. Den regulerer de små motorene som beveger robotarmer, aktiverer klemmeverktøy som holder bildeler på plass under sveising eller lakkering, og overvåker solenoidene som regulerer lufttrykket i pneumatisk utstyr. Dens raske responsfrekvens (0,1 ms av-til-på og 0,2 ms på-til-av) sikrer at disse prosessene går jevnt og til rett tid, og det konforme belegget beskytter mot støv og fuktighet i travle produksjonsmiljøer.

Allen Bradley 1771-OBD/C er også svært nyttig for mat- og drikkevareanlegg. Modulen driver påfyllingsmaskiner som dispenserer drikke eller pakket mat, temperaturkontrollventiler i varme- eller kjølesystemer og aktiverer rengjøringsutstyr for å opprettholde hygienestandarder. Den fungerer i temperaturer fra 0 grader til 60 grader og fuktighetsnivåer som varierer fra 5 % til 95 % (ingen kondens), noe som gjør den godt egnet for de ulike omstendighetene på matvareanlegg, fra tørre emballasjeseksjoner til fuktige rengjøringssoner.

FAQ

Spørsmål: Hva brukes Allen-Bradley 1771-OBD/C-modulen til?

A: 1771-OBD/C er en diskret utgangsmodul utviklet for Allen-Bradley's PLC-5 og SLC 500 programmerbare kontrollersystemer. Den er plassert i et 1771 I/O-chassis og fungerer som et grensesnitt mellom kontrolleren og feltenhetene. Dens hovedfunksjon er å konvertere kontrollerens lavspente logiske signaler til høyere effektutganger som kan drive virkelig utstyr som motorstartere, magnetventiler, pilotlys og releer.

Spørsmål: Hvordan konfigurerer jeg 1771-OBD/C i PLS-programmet mitt?

A: Konfigurasjonen er fullført ved hjelp av programmeringsprogramvaren (RSLogix 5 for PLC-5 eller RSLogix 500 for SLC 500). En grunnleggende diskret utgangsmodul er normalt ikke konfigurert med de samme innstillingene som en analog eller kommunikasjonsmodul. I stedet adresserer du det riktig i I/O-oppsettet. Det fysiske spornummeret i chassiset bestemmer I/O-adressen i datatabellen (for eksempel O:005 for utgangsgruppe 5). Stigelogikken din skriver deretter til disse stedene, og slår de fysiske utgangene på eller av.
