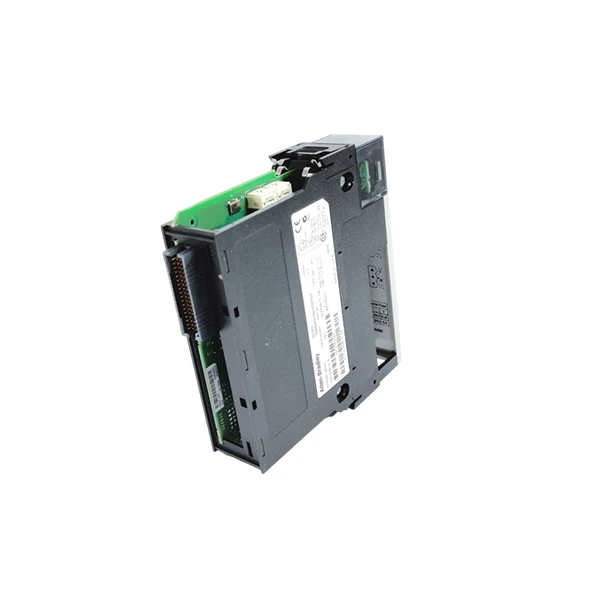

Allen Bradley 1756-DHRIO D

Merke:Allen Bradley
Modell:1756-DHRIO D

Lagersituasjon:Varene er tilgjengelig på lager.

Produktfunksjoner

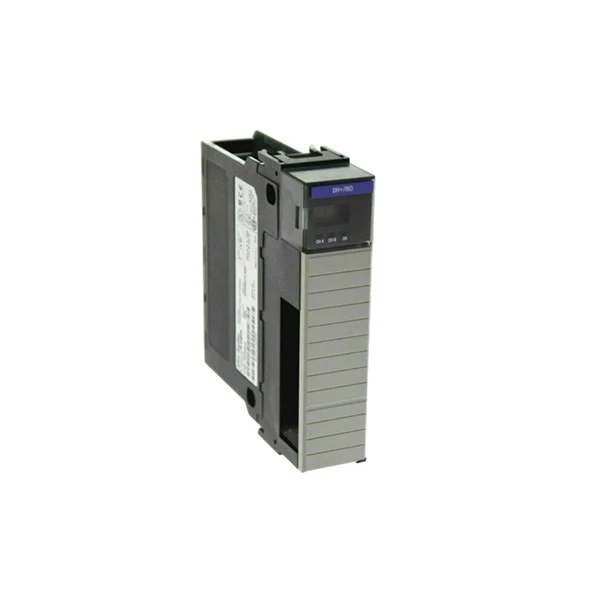

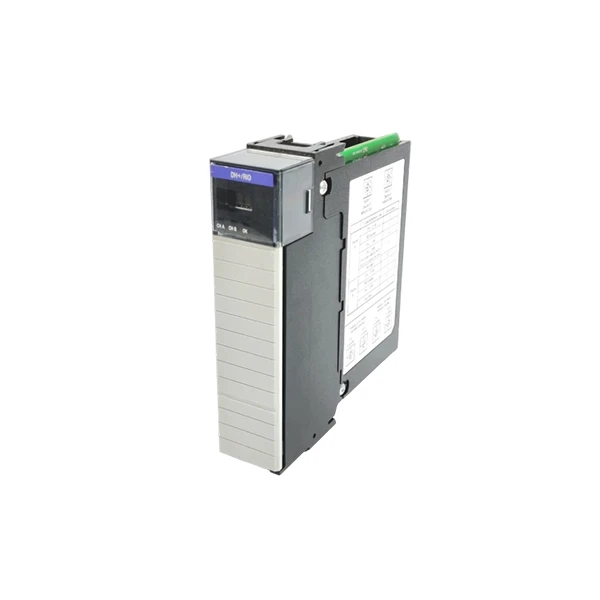

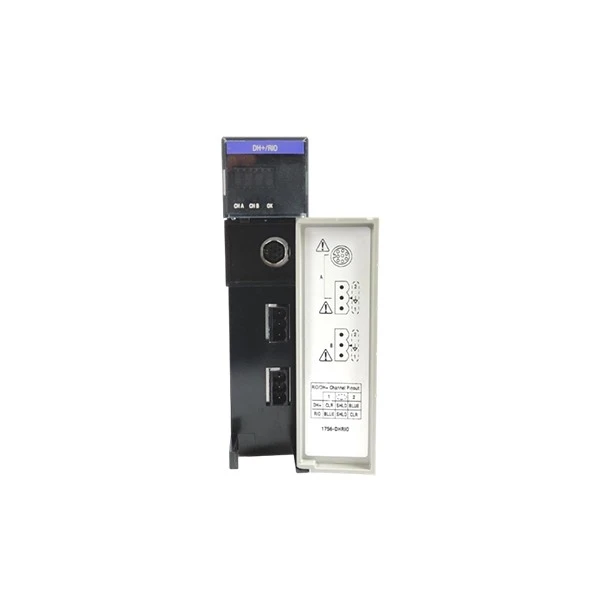

Allen Bradley 1756-DHRIO/D er en pålitelig kommunikasjonsmodul laget eksklusivt for ControlLogix-systemet, noe som gjør den til et utmerket alternativ for industriell dataoverføring og eksterne I/O-tilkoblinger. Denne modulen passer godt inn i 1756 ControlLogix-rack, og opptar kun ett spor, og frigjør plass til andre systemkomponenter. Den har et åpent husdesign og veier bare 0,293 kilo (0,64 pund), noe som gjør installasjonen enkel. 1756-DHRIO/D støtter to viktige industrielle protokoller: Data Highway Plus (DH+) og Remote I/O (RIO), som muliggjør sømløs kommunikasjon mellom enheter i et industrielt nettverk. Den inkluderer to kommunikasjonskanaler (Kanal A og Kanal B), hver med tre-pinners terminaler, samt en 8-pins liten DIN-port koblet parallelt med kanal A for mer fleksible tilkoblingsmuligheter.

Allen Bradley 1756-DHRIO/D støtter tre forskjellige baudhastigheter: 57,6 baud, 115,2 baud og 230,4 baud. Hver hastighet tilsvarer en viss maksimal kabellengde for å muliggjøre stabil dataoverføring - 3048 meter ved laveste hastighet, 1524 meter ved middels hastighet og 762 meter ved høyeste hastighet. For best ytelse er den kompatibel med Belden 89463 twinaxial kabel (20AWG, 0,52 mm²), som tåler temperaturer opp til 200 grader (392 grader F), utmerket for tøffe industrielle applikasjoner.

1756-DHRIO/D trekker 1,7 mA ved 5V og 850 mA ved 24V fra bakplanet, har et maksimalt strømforbruk på 4,5 watt og sprer 15,4 britiske termiske enheter i timen. Den fungerer effektivt i temperaturer fra 0 grader til 60 grader (32 grader F til 140 grader F), noe som gjør den egnet for de fleste fabrikkmiljøer. Denne modulen har også et høyt tilkoblingsnivå, siden den kan håndtere opptil 32 Logix-tilkoblinger samtidig som den fungerer som en adapter og skanner for å koble til fjerntliggende I/O-enheter, PLS-er, SLC-er og annet intelligent utstyr. Den kan overføre data over opptil tre rack og fire kommunikasjonsnettverk, noe som gjør den ideell for store industrielle applikasjoner.

Spesifikasjoner

Modell	1756 - DHRIO/D
Modultype	Data Highway / Remote I/O Communication Module
Kompatibel stativ	1756 ControlLogix-stativ
Sporbredde	1 spor
Innkapslingstype	Åpne-innkapsling
Kommunikasjonskanaler	2 kanaler (kanal A og kanal B)
Maksimalt strømforbruk	4,5 watt
Vekt	0,64 lbs

Forholdsregler

Først må du alltid installere Allen Bradley 1756-DHRIO/D i et 1756 ControlLogix-rack, som bare opptar ett spor; aldri tving den inn i inkompatible stativer eller bruk flere spor, siden dette kan skade modulens bakplankontakt. Det åpne husets design nødvendiggjør å holde modulen i et rent, støvfritt industrimiljø for å forhindre at rusk skader interne komponenter.

For kabling, bruk Belden 89463 twinaksial kabel (20AWG, 0,52 mm²) med Allen Bradley 1756-DHRIO/D. Tilpass kommunikasjonshastigheten med passende kabellengde: 3048 meter for 57,6 baud, 1524 meter for 115,2 baud og 762 meter for 230,4 baud. Bruk av ikke-anbefalte kabler eller neglisjering av samsvar mellom lengde og hastighet vil føre til tap av data eller inkonsekvent kommunikasjon. Sørg for at de 3-pinners terminalene (Kanal A og B) og den 8-pinners mini DIN-porten (parallell med kanal A) er godt tilkoblet; løse ledninger kan forårsake signalforstyrrelser.

Når du konfigurerer kommunikasjonsparametere, sørg for at Allen Bradley 1756-DHRIO/Ds protokoll (DH+ og RIO) er kompatibel med andre nettverksenheter (som PLS-er, SLC-er og eksterne I/O-enheter). For å unngå overbelastning, hold antallet Logix-tilkoblinger på maksimalt 32. Synkroniser alltid tilkoblingshastighetene til alle tilkoblede enheter; umatchede hastigheter vil forhindre dataoverføring.

FAQ

Spørsmål: Hva er Allen Bradley 1756-DHRIO/D-modulen, og hva gjør den?

A: Allen Bradley 1756-DHRIO er en ControlLogix kommunikasjonsgrensesnittmodul som kobler ControlLogix-chassis til eldre Data Highway Plus (DH+) og Remote I/O (RIO) nettverk. Den fungerer som en gateway, slik at nåværende Logix5000-kontrollere kan kommunisere med og kontrollere utstyr på eldre Allen-Bradley-nettverk. Dette er avgjørende for anleggsoppgradering og forlengelse av levetiden til tidligere installert utstyr.

Spørsmål: Hva betyr "rackadressering"-begrensningen for ekstern I/O?

A: Når 1756-DHRIO brukes som en ekstern I/O-skanner, må hver av de to kanalene tildeles en separat rackadresse. Et viktig kriterium er at begge kanalene ikke kan skanne den samme rackadressen, selv om adressene er i distinkte oktale områder. I skannemodus kan hver kanal bare kommunisere med én stativadresse om gangen.

Spørsmål: Kan jeg installere eller fjerne 1756-DHRIO-modulen mens chassiset er slått på (Hot Swap)?

A: Ja, ControlLogix-plattformen tillater innsetting og fjerning av moduler mens systemet er slått på, også kjent som hot swapping. Det er imidlertid viktig å ta alle sikkerhetstiltak. For å unngå elektrostatisk utladning (ESD), sørg for at området er trygt og at du er skikkelig jordet, siden modulen inneholder komponenter som er følsomme for statisk elektrisitet.
