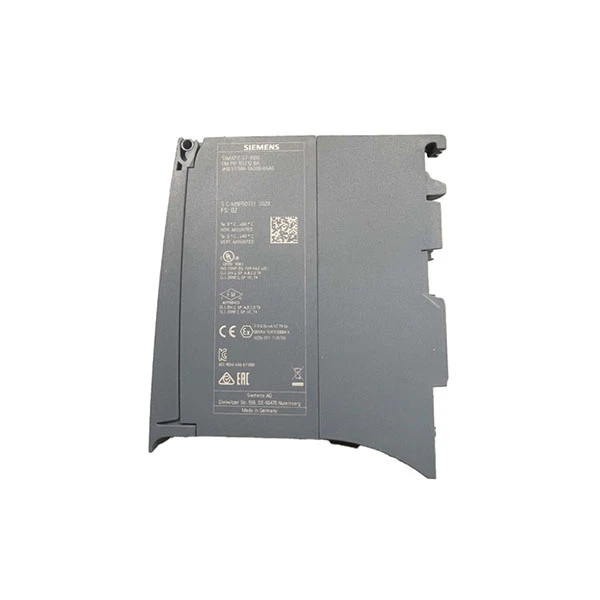

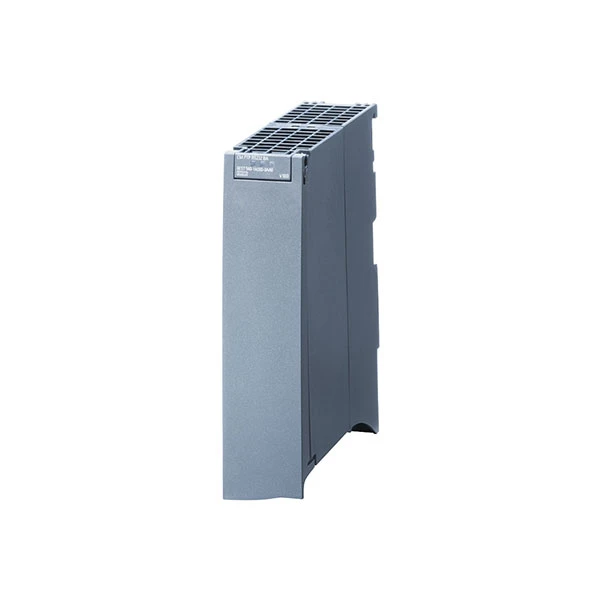

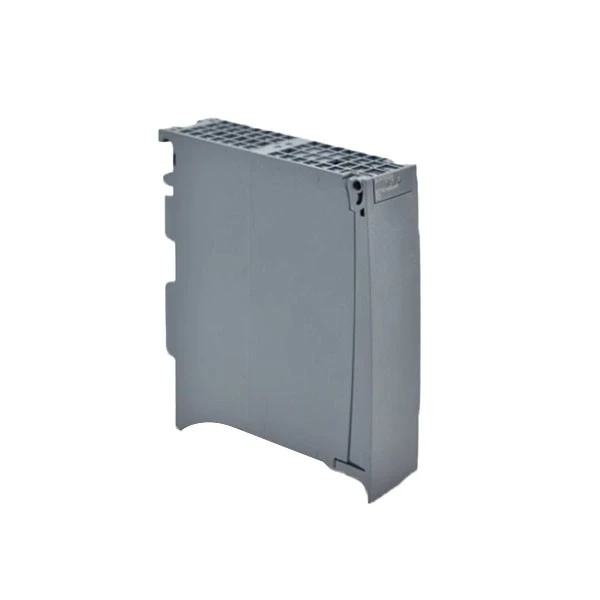

Siemens 6ES7540-1AD00-0AA0

Merke:Siemens
Modell:6ES7540-1AD00-0AA0

Lagersituasjon:Varene er tilgjengelig på lager.

Produktfunksjoner

Siemens 6ES7540-1AD00-0AA0 er en pålitelig og praktisk kommunikasjonsmodul designet for industrielle automasjonsapplikasjoner. Siemens 6ES7540-1AD00-0AA0 har en 9-pinners D-sub-tilkobling som sitt fysiske grensesnitt, som er en vanlig og enkel grensesnitttype i industrielt utstyr. Den har en maksimal overføringshastighet på 19,2 kbit/s og en maksimal kabellengde på 15 meter, noe som er tilstrekkelig til å håndtere de daglige kommunikasjonskravene til de fleste industrianlegg. Modulen mottar strøm via bakplanbussen, med et nominelt strømforbruk på 50 mA og et typisk strømforbruk på 0,6 W, noe som er energieffektivt og ikke vil belaste hele kontrollsystemet unødig.

Siemens 6ES7540-1AD00-0AA0 støtter ulike standard kommunikasjonsprotokoller, inkludert Freeport, 3964(R) og USS. Freeport- og 3964(R)-protokollene tillater en maksimal telegramlengde på 1 kbyte, med 7 eller 8 databiter, 1 eller 2 stoppbiter, og en rekke paritetsinnstillinger, inkludert ingen, partall, oddetall, alltid 1 og alltid 0. USS-protokollen er spesielt utviklet for å koble sammen Siemens frekvensomformere mellom frekvensomformere og 10 frekvensomformere. omformer mer effektiv. Videre inkluderer Siemens 6ES7540-1AD00-0AA0 en 2 kbyte telegrafbuffer som kan inneholde opptil 255 telegrammer, og forhindrer tap av data under kommunikasjon.

Siemens 6ES7540-1AD00-0AA0 er enkel å installere og konfigurere. Den bruker S7-1500s standard skinnemonteringsmekanisme og kan raskt plasseres på monteringsskinnen. Den kan konfigureres med TIA Portal V12 eller høyere, eller STEP 7 V5.5 SP2 eller høyere ved å bruke GSD-filer, noe som gjør det enkelt og praktisk for operatører og vedlikeholdsarbeidere. Modulen inkluderer også fire LED-indikatorer: grønne RUN, røde ERROR og gule RxD- og TxD-lys. Disse indikasjonene viser tydelig modulens driftstilstand, for eksempel om den kjører normalt, om det er et problem, og om den mottar eller sender data, noe som er nyttig for feildeteksjon.

Spesifikasjoner

Modell	6ES7540-1AD00-0AA0
Produktnavn	CM PTP RS232 BA Kommunikasjonsmodul
Nominelt nåværende forbruk	50 mA
Typisk strømforbruk	0.6 W
Fysisk grensesnitt	RS 232
Maksimal overføringshastighet	19,2 kbit/s
Maksimal kabellengde	15 m
Beskyttelsesklasse	IP20

Applikasjonsscenarier

Siemens 6ES7540-1AD00-0AA0 brukes ofte i produksjonslinjer for å samle inn og overføre sanntidsdata. For eksempel, i matvare- eller bilproduksjonslinjer, kobler Siemens 6ES7540-1AD00-0AA0 strekkodeskannere, industrielle elektroniske vekter og strømningsmålere til S7-1500 PLS. Den sender innsamlede data (som produktkoder, vekt og flyt) til kontrollsystemet raskt og pålitelig via RS232-grensesnittet og støttede protokoller, inkludert Freeport og 3964(R). Dette gjør det mulig for arbeidere å overvåke produksjonsprosessen i sanntid og sikre produktkvalitet. Siemens 6ES7540-1AD00-0AA0 er også egnet for tilkobling av skrivere og dataopptakere i produksjonslinjer, slik at de kan generere produksjonsrapporter eller registrere prosessdata for videre inspeksjon og analyse.

Et annet viktig bruksområde for Siemens 6ES7540-1AD00-0AA0 er frekvensomformerkontroll i industrielle omgivelser. Siemens 6ES7540-1AD00-0AA0 støtter USS-protokollen og kan koble Siemens SINAMICS frekvensomformere til S7-1500-kontrollsystemet. Den sender kontrolldirektiver (som å endre motorhastighet) fra PLS til frekvensomformeren og rapporterer frekvensomformerens driftstilstand til kontrollsystemet. Dette øker nøyaktigheten og fleksibiliteten til motorhastighetskontroll i fabrikker, samt effektiviteten til produksjonsutstyr. Siemens 6ES7540-1AD00-0AA0s stabile ytelse sikrer at kommunikasjonen mellom PLS og frekvensomformer er uavbrutt, noe som er avgjørende for kontinuerlig produksjon.

FAQ

Spørsmål: Hva er Siemens 6ES7540-1AD00-0AA0, og hva er dens primære funksjon?

A: Siemens 6ES7540-1AD00-0AA0 er en kommunikasjonsmodul (CM) designet for punkt-til-punkt-kommunikasjon (PtP). CM PtP RS232 BA (Basic)-modulen er spesielt designet for SIMATIC S7-1500 og ET 200MP automasjonssystemer. Dens hovedfunksjon er å gi et konvensjonelt serielt RS232-grensesnitt til et PLS-system, som muliggjør pålitelig datautveksling med en rekke eldre eller spesialiserte enheter som strekkodeskannere, vekter, eldre HMI-er og skrivere som ikke støtter moderne feltbussnettverk.

Spørsmål: Hva er forskjellen mellom "BA" (Basic) og "HF" (High-Feature) versjonene av Siemens PtP-moduler?

A: "BA"-suffikset i 6ES7540-1AD00-0AA0 representerer "Basic." Denne versjonen gir nødvendig og kostnadseffektiv seriell tilkobling. "HF" (High-Feature)-variasjonene, for eksempel 6ES7541-1AD00-0AB0, gir mer funksjonalitet. HF-modulenes nøkkeldifferensiatorer har ofte støtte for større overføringshastigheter (f.eks. 115,2 kbit/s), ekstra protokoller som Modbus RTU Master/Slave, og sofistikerte funksjoner som isokron modus. For grunnleggende RS232-kommunikasjonskrav er BA-modulen ofte tilstrekkelig.
