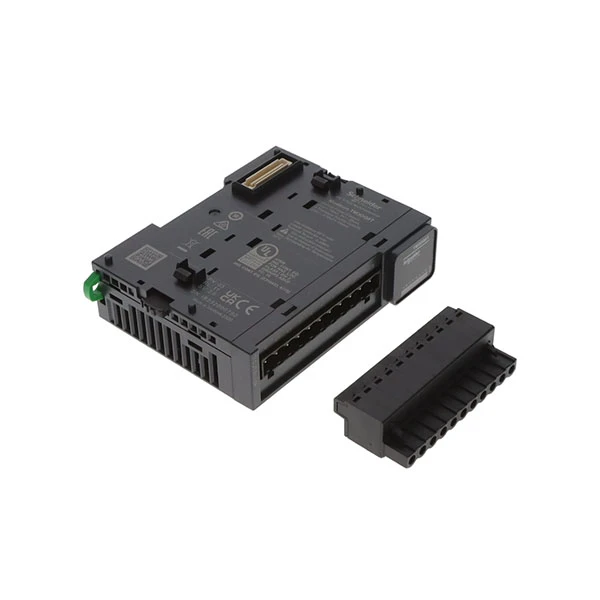

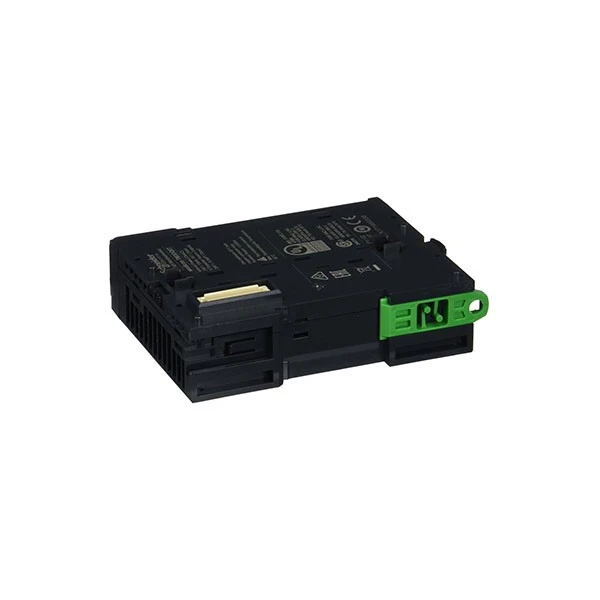

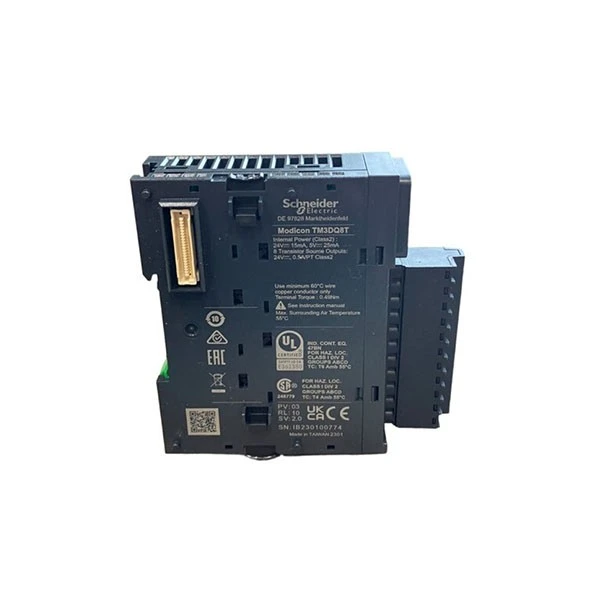

Schneider TM3DQ8T

Merke:Schneider
Modell:TM3DQ8T

Lagersituasjon:Varene er tilgjengelig på lager.

Produktfunksjoner

Schneider TM3DQ8T er en 8--kanals transistor PNP (sourcing) digital utgangsmodul fra Modicon TM3-serien laget og produsert av Schneider Electric, en velkjent og pålitelig industriautomatiseringsprodusent. Schneider TM3DQ8T har åtte uavhengige digitale utgangskanaler, som alle bruker PNP-transistor (sourcing) utgangstype og deler en felles terminal. Den opererer med en nominell utgangsspenning på 24 V DC, standardspenningen for de fleste industrielle kontrollbelastninger. Schneider TM3DQ8Ts utgangskanaler kan gi en merkestrøm på 500 mA, og den vanlige terminalens maksimale strøm kan nå 8 A, slik at den enkelt kan håndtere et bredt spekter av små 24 V DC-belastninger, inkludert magnetventiler, indikatorlys, små motorer og releer.

Å installere og bruke Schneider TM3DQ8T er enkelt og greit. Den bruker avtakbare skrueklemmer med en stigning på 5,08 mm, noe som muliggjør rask og enkel kabling og vedlikehold-du fjerner ganske enkelt rekkeklemmen til ledningen og kobler den til igjen, noe som sparer tid. Schneider TM3DQ8T kan plasseres på TH35-15 eller TH35-7.5 DIN-skinner (IEC 60715-kompatibel) eller på paneler, og passer komfortabelt i de fleste kontrollskap uten å ta for mye plass. Den lille størrelsen (27,4 mm × 84,6 mm × 90 mm) og lette vekt (76 g) gjør det enklere å installere på små steder.

Schneider TM3DQ8T er designet for å tåle tøffe industrielle omgivelser. Den har en IP20-klassifisering (med et beskyttende deksel) for å hindre at støv og småting kommer inn. Når den settes vertikalt, kan den fungere normalt ved temperaturer fra -10 grader til 35 grader; når den er installert horisontalt, er driftstemperaturområdet -10 grader til 55 grader, noe som gjør det egnet for de fleste industrielle applikasjoner. Den er også motstandsdyktig mot vibrasjoner og støt og kan fungere pålitelig i høyder på opptil 2000 meter. Modulen har en rask responstid på 450 µs for å slå på og av, noe som sikrer rask og nøyaktig kontroll over tilkoblede laster.

Spesifikasjoner

Modell	TM3DQ8T
Serie	Modicon TM3
Type	8-kanals transistor PNP (kilde) digital utgangsutvidelsesmodul
Utgangstype	Transistor (PNP / kilde)
Antall utgangskanaler	8 uavhengige kanaler
Nominell utgangsspenning	24 V DC
Maksimal fellesstrøm	8 A
Maksimal lekkasjestrøm	0,1 mA

Forholdsregler

Først må du alltid bruke Schneider TM3DQ8Ts nominelle utgangsspenning (24 V DC). Ikke koble modulen til en spenning høyere eller lavere enn 24 V DC, da dette vil skade Schneider TM3DQ8Ts interne komponenter og kan forårsake kortslutning eller sikkerhetsrisiko. Før du slår på modulen, sørg for at strømforsyningen er stabil.

For det andre, ikke overskrid Schneider TM3DQ8Ts lastekapasitet. Schneider TM3DQ8T sine utgangskanaler har en merkestrøm på 500 mA hver, med en maksimal strøm på 8 A ved fellesterminalen. Tilkobling av laster som krever høyere strøm vil resultere i en overbelastning, som kan brenne modulen eller skade lastene. Schneider TM3DQ8T bør for eksempel ikke brukes til å drive store motorer som trekker mer enn merkestrømmen.

For det tredje, vær oppmerksom på installasjonsmiljøet til Schneider TM3DQ8T. Schneider TM3DQ8T har en IP20-klassifisering, noe som betyr at den bare kan forhindre at store støvpartikler kommer inn. Unngå å installere den i fuktige, støvete eller regnfulle omgivelser, og hold den unna høy-utstyr som varmeovner. Når den installeres vertikalt, bør driftstemperaturen være mellom -10 grader og 35 grader; når den er installert horisontalt, kan den fungere mellom -10 grader og 55 grader.

FAQ

Spørsmål: Hva er Schneider Electric TM3DQ8T, og hva er dens primære funksjon?

A: Schneider Electric TM3DQ8T er en diskret utgangsmodul fra Modicon TM3-serien med utvidelses I/O-moduler. Dens hovedrolle er å tilby 8 transistorutganger (PNP/kildetype) for å kontrollere eksterne enheter som releer, indikatorer, solenoider og inngangskretser for variabel hastighet. Den fungerer som en allsidig og tilpasningsdyktig forlenger for å legge til flere utgangspunkter til en Modicon-kontroller.

Spørsmål: Hvilke standarder og sertifiseringer har denne diskrete I/O-modulen?

A: TM3DQ8T oppfyller viktige internasjonale standarder, som er avgjørende for overholdelse av regelverk i mange land. Sertifiseringer inkluderer CE, cULus og RCM (C-Tick). Den oppfyller IEC 61131-2-standarden for programmerbart kontrollerutstyr og har Schneider Electric Green Premium™-miljømerket, som betyr åpenhet og sirkulær miljø.

Spørsmål: I hvilke industrielle applikasjoner og sektorer er TM3DQ8T ofte brukt?

A: Som en allsidig 8-utgangs transistormodul for PLS-kontroll er den egnet for et bredt spekter av automatiseringsapplikasjoner. Typiske bruksområder inkluderer styring av aktuatorer, transportbåndsystemer, pakkemaskineri og belysning. Dens pålitelighet gjør den nyttig i bransjer som produksjon, mat- og drikkevareforedling, bygningsforvaltning, farmasøytiske produkter og transport.
