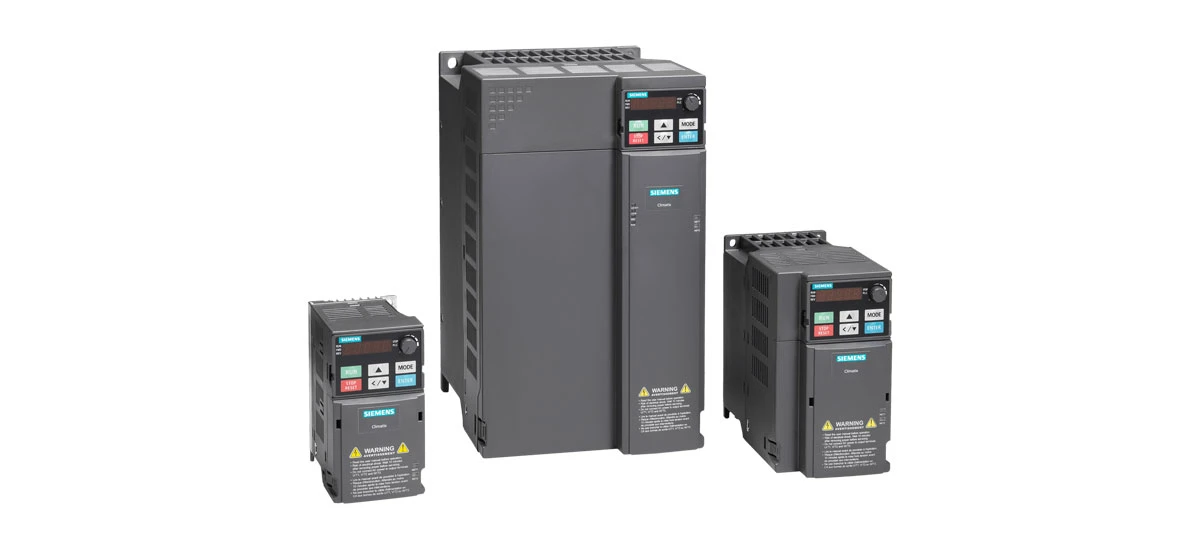

Hvis du bruker industrielt utstyr, har du sikkert hørt om Siemens VFD-er. En Siemens VFD (Variable Frequency Drive) er en enhet som kontrollerer hastigheten til elektriske motorer, sparer energi og får maskinene til å gå jevnere. Men som alt annet utstyr kan Siemens VFD-er ha problemer. Når din Siemens VFD slutter å virke eller virker opp, kan den bremse arbeidet eller til og med stoppe produksjonen. Det er derfor Siemens VFD feilsøking er så viktig. I denne bloggen vil vi dekke de vanligste Siemens VFD-problemene, forklare hvorfor de oppstår, og gi deg enkle trinnvise--løsninger for å fikse dem. Vi vil også inkludere nyttige tips for å forhindre at disse problemene oppstår igjen.
Hva er en Siemens VFD, og hvorfor er feilsøking viktig?
Først, la oss sørge for at vi forstår hva en Siemens VFD er. En Variable Frequency Drive (VFD) endrer frekvensen til elektrisk kraft for å kontrollere hvor raskt en motor snurrer. Siemens er et pålitelig merke som lager VFD-er av høy-kvalitet som brukes i fabrikker, varehus og mange andre bransjer. Siemens VFD-er er pålitelige, men de kan fortsatt ha problemer fra tid til annen. Siemens VFD feilsøking hjelper deg med å finne problemet raskt og fikse det, slik at du ikke taper tid eller penger. Uten riktig feilsøking kan et lite problem med Siemens VFD bli en stor, kostbar reparasjon. Å lære grunnleggende Siemens VFD-feilsøkingsferdigheter kan spare deg for frustrasjon og holde utstyret i gang på sitt beste.
Vanlige Siemens VFD-problemer (og deres årsaker)
Når du gjør Siemens VFD-feilsøking, er det nyttig å starte med de vanligste problemene. Disse problemene skjer med mange brukere, og de har vanligvis enkle løsninger. Nedenfor vil vi bryte ned hvert problem, forklare hvorfor det oppstår, og deretter gi deg trinnvise--trinn-løsninger. Husk at du alltid må slå av strømmen til Siemens VFD før du prøver noen reparasjoner-sikkerhet først!
1. Siemens VFD vanlige feilkoder
En av de enkleste måtene Siemens VFD forteller deg at det er et problem på, er gjennom feilkoder. Feilkoder er tall eller bokstaver som vises på VFD-skjermen. De hjelper deg raskt å identifisere hva som er galt, noe som gjør Siemens VFD-feilsøking raskere. Vanlige Siemens VFD-feilkoder inkluderer F1 (overstrøm), F4 (omformer over temperatur), F80 (AI mistet inngangssignal), F85 (ekstern feil) og F01910 (kommunikasjonsfeil). Disse kodene er spesifikke for Siemens VFD-er, så å vite hva de betyr er nøkkelen til rask feilsøking.
Hvorfor vises feilkoder? De kan skje av mange årsaker: en kortslutning i motoren, en skitten kjølevifte, en løs ledning eller feil parameterinnstillinger. For eksempel betyr F4-feilkoden (overtemperatur) vanligvis at Siemens VFD blir for varm, ofte fordi kjøleviften er tilstoppet med støv. F01910-feilkoden betyr at det er et problem med kommunikasjonen mellom VFD og hovedkontrollenheten, som en løs kabel eller interferens. Når du ser en feilkode, skriv den ned-dette vil hjelpe deg å finne den riktige løsningen raskt.
2. Siemens VFD Overoppheting
Overoppheting er et annet vanlig problem i Siemens VFD-feilsøking. Hvis din Siemens VFD blir for varm, vil den slå seg av automatisk for å beskytte seg selv. Du kan se F4-feilkoden (som vi nevnte tidligere) eller legge merke til at VFD-en føles varm å ta på. Overoppheting kan skade interne deler av din Siemens VFD, så det er viktig å fikse det med en gang.
Hva forårsaker Siemens VFD overoppheting? De vanligste årsakene er en skitten kjølevifte eller -filter, dårlig ventilasjon eller en overbelastet motor. Hvis kjøleviften er tilstoppet med støv, kan den ikke sirkulere luften ordentlig, så VFD blir varm. Hvis VFD er installert i et lite, lukket skap uten luftstrøm, forårsaker det også overoppheting. En overbelastet motor betyr at VFD må jobbe hardere, noe som genererer mer varme. Selv små problemer, som et ødelagt vifteblad, kan føre til overoppheting over tid.
3. Siemens VFD Ingen utgang (motoren går ikke)
Et annet frustrerende problem er når Siemens VFD ikke har noen utgang, og motoren ikke går i det hele tatt. Du kan slå på VFD, men motoren forblir stille-selv om det ikke er noen feilkoder. Når dette skjer, er problemet vanligvis med strømforsyningen, kablingen eller parameterinnstillingene.
Hvorfor skjer dette? Mulige årsaker inkluderer en løs eller ødelagt strømkabel, feil spenning, en utløst strømbryter eller feil parameterinnstillinger. For eksempel, hvis VFD-ens inngangseffekt er for lav, kan den ikke sende nok strøm til motoren. Hvis ledningen mellom VFD og motoren er løs, kan ikke strømmen nå motoren. Noen ganger er VFD satt til "stopp"-modus, eller hastighetsparameteren er satt til 0, så selv om VFD er på, sender den ikke strøm til motoren.
4. Siemens VFD-kommunikasjonsproblemer
Mange Siemens VFD-er kobles til andre enheter (som datamaskiner eller kontrollpaneler) for å sende og motta signaler. Når det er kommunikasjonsproblemer, kan det hende at VFD ikke reagerer på kommandoer, eller det kan sende feil signaler. Du kan se F01910-feilkoden (for USS/MODBUS- eller PROFIBUS-kommunikasjon) eller legge merke til at VFD-skjermen viser "kommunikasjonsfeil".
Hva forårsaker kommunikasjonsproblemer? Vanlige årsaker inkluderer løse eller skadede kommunikasjonskabler, feil protokollinnstillinger, interferens fra andre elektriske enheter eller en defekt kommunikasjonsmodul. For eksempel, hvis RS485- eller PROFIBUS-kabelen er løs, kan ikke VFD kommunisere med hovedkontrollenheten. Hvis kommunikasjonsprotokollen (som MODBUS) ikke er riktig satt på både VFD og kontrollenheten, vil de ikke forstå hverandre. Elektrisk forstyrrelse fra nærliggende motorer eller strømkabler kan også forstyrre kommunikasjonen.
5. Siemens VFD-parameterfeil (feil innstillinger)
Siemens VFD-er bruker parametere (innstillinger) for å kontrollere hvordan de fungerer. Disse parameterne setter ting som motorhastighet, akselerasjon og spenning. Hvis parametrene er feil innstilt, vil ikke VFD fungere som den skal. Du kan legge merke til at motoren går for fort eller for sakte, eller at VFD tripper med en feilkode som F51 (parameter EEPROM-feil).
Hvorfor oppstår parameterfeil? De kan oppstå hvis noen ved et uhell endrer innstillingene, hvis VFD mister strøm (som kan tilbakestille parametere), eller hvis parameterne ikke er satt for din spesifikke motor. Hvis du for eksempel bruker en motor med høyere spenning enn VFD-en er stilt inn for, vil VFD-en utløses eller motoren går ikke riktig. Noen ganger, etter et strømbrudd, tilbakestilles VFDs parametere til standard, noe som kanskje ikke samsvarer med utstyrets behov.
Trinn-for-Trinn Feilsøkingsveiledning for Siemens VFD
Nå som du kjenner til de vanligste Siemens VFD-problemene, la oss gå gjennom en trinnvis--feilsøkingsprosess. Denne veiledningen vil hjelpe deg med å finne og fikse problemer raskt, selv om du er ny på Siemens VFD-feilsøking. Husk å følge disse trinnene for å-starte med de enkleste kontrollene først, siden de ofte løser problemet.
Trinn 1: Sikkerhet først – Slå av strømmen
Før du gjør noen Siemens VFD-feilsøking, må du alltid slå av strømmen til VFD-en og koble den fra (eller slå av strømbryteren). Vent i minst 5 minutter for å la de interne kondensatorene utlades-dette forhindrer elektrisk støt. Bruk vernehansker og vernebriller hvis du jobber med ledninger eller interne deler. Berør aldri VFD-ens interne komponenter mens den er slått på.
Trinn 2: Se etter feilkoder
Slå på Siemens VFD igjen (hvis det er trygt å gjøre det) og sjekk skjermen for feilkoder. Skriv ned feilkoden og slå den opp i Siemens VFD-manualen (eller bruk listen ovenfor). Feilkoder er den raskeste måten å identifisere problemet på. Hvis du for eksempel ser F4 (overtemperatur), gå til feilsøkingstrinnene for overoppheting. Hvis du ser F01910 (kommunikasjonsfeil), fokuser på kommunikasjonsproblemer. Dette trinnet sparer deg for tid ved å begrense problemet.
Trinn 3: Inspiser strømforsyningen og ledningene
Mange Siemens VFD-problemer er forårsaket av løse eller skadede ledninger eller dårlig strømforsyning. Sjekk strømkabelen (inngang) og motorkabelen (utgang) for løse tilkoblinger, frynsete ledninger eller brennmerker. Stram til eventuelle løse skruer på ledningsterminalene. Bruk et multimeter for å sjekke inngangsspenningen -forsikre deg om at den samsvarer med VFDens nominelle spenning (du finner dette på VFDens navneskilt). Hvis spenningen er for lav eller for høy, fikser du strømforsyningen før du fortsetter. Sjekk også strømbryteren for å sikre at den ikke har løst ut. Hvis den har, tilbakestill den og se om VFD fungerer.
Trinn 4: Sjekk kjølesystemet
Overoppheting er et vanlig problem, så sjekk Siemens VFDs kjølesystem neste gang. Se på kjøleviften-Går den? Er den tilstoppet av støv eller skitt? Hvis viften ikke går, kan den være ødelagt (erstatt den med en Siemens-kompatibel vifte). Hvis den er tilstoppet, bruk en myk børste eller trykkluft for å rengjøre viften og filteret. Sørg for at VFD har nok ventilasjon-det bør være minst 6 tommer plass rundt den, og den bør ikke være i et lukket skap uten luftstrøm. Hvis VFD er i et varmt område, bør du vurdere å legge til en vifte eller varmeveksler for å avkjøle plassen.
Trinn 5: Sjekk motortilkoblinger og tilstand
Hvis motoren ikke går (ingen utgang), kontroller motortilkoblingene. Sørg for at motorkabelen er ordentlig koblet til VFD-ens utgangsterminaler. Koble fra motorkabelen og bruk et multimeter for å sjekke motoren for kortslutninger (hvis du vet hvordan du gjør dette). Hvis motoren er varm eller lager en merkelig lyd, kan den være defekt. Prøv å koble en annen motor til VFD (hvis du har en) for å se om problemet er med motoren eller VFD. Dette trinnet hjelper deg med å finne ut om problemet er med VFD eller motoren.
Trinn 6: Sjekk kommunikasjon (hvis aktuelt)
Hvis Siemens VFD har kommunikasjonsproblemer (ingen respons på kommandoer, feilkode F01910), kontroller kommunikasjonskabelen. Sørg for at den er sikkert koblet til både VFD og kontrollenheten (som en PLS eller datamaskin). Sjekk kabelen for skade-hvis den er frynsete eller ødelagt, bytt den ut med en skjermet kabel (dette reduserer interferens). Kontroller at kommunikasjonsprotokollen (som MODBUS eller PROFIBUS) er riktig innstilt på både VFD og kontrollenheten. Du kan sjekke parametrene (se trinn 7) for å sikre at protokollinnstillingene stemmer overens. Hold også kommunikasjonskabelen unna strømkabler for å redusere interferens.
Trinn 7: Sjekk og tilbakestill parametere
Hvis problemet er med feil parametere, følg disse Siemens VFD-parametertrinnene. Skriv først ned alle gjeldende parametere (i tilfelle du trenger å gjenopprette dem senere). Deretter tilbakestiller du VFD til standardparametrene. Trinnene for å tilbakestille varierer avhengig av Siemens VFD-modell, men vanligvis kan du gjøre dette ved å trykke på en kombinasjon av knapper på skjermen (sjekk manualen for detaljer). Etter tilbakestillingen, -angi de riktige parameterne for motoren og applikasjonen din. Sørg for at motorparametrene (som spenning, strøm og frekvens) samsvarer med motorens navneskilt. Dette løser problemer forårsaket av utilsiktede parameterendringer eller tilbakestilling av strømbrudd.
Trinn 8: Test Siemens VFD
Etter å ha gjort noen reparasjoner, slå på Siemens VFD igjen og test den. Start med lav hastighet og sjekk om motoren går jevnt. Pass på at det ikke er noen feilkoder, og at VFD ikke blir for varm. Hvis motoren går riktig, øker du hastigheten gradvis til ønsket nivå. Hvis problemet er løst, er du ferdig! Hvis ikke, gå tilbake gjennom trinnene for å se etter andre problemer. Noen ganger må du kanskje gjenta et trinn (som å rengjøre viften igjen) eller prøve en annen løsning.
Tips for å forhindre Siemens VFD-problemer (spar tid og penger)
Den beste Siemens VFD-feilsøkingen er forebygging! Ved å følge disse enkle tipsene kan du redusere antall problemer din Siemens VFD har, forlenge levetiden og unngå kostbar nedetid. Disse tipsene er enkle å følge og krever minimal innsats.
1. Rengjør kjølesystemet regelmessig
Støv og skitt er de største årsakene til overoppheting. Rengjør Siemens VFDs vifte og filter hver 1-2 måned (oftere hvis den er i støvete omgivelser). Bruk en myk børste eller trykkluft for å fjerne støv – bruk aldri vann, da det kan skade VFDs indre deler. Dette enkle trinnet forhindrer overoppheting og forlenger levetiden til viften.
2. Sjekk ledninger regelmessig
Løse ledninger er et vanlig problem. Hver 3. måned, sjekk strøm- og motorkablene for løse koblinger. Stram til eventuelle løse skruer, og bytt ut eventuelle frynsete eller skadede ledninger. Dette forhindrer ingen-utgangsproblemer og kortslutninger. Sørg også for at ledningene er ført bort fra varmekilder og skarpe kanter for å unngå skade.
3. Hold parametrene sikkerhetskopiert
Lagre en kopi av Siemens VFDs riktige parametere (skriv dem ned eller bruk en datamaskin til å sikkerhetskopiere dem). Hvis parametrene blir tilbakestilt (fra et strømbrudd eller utilsiktet endring), kan du raskt gjenopprette dem uten å måtte-angi alle innstillingene på nytt. Dette sparer tid og forhindrer parameterfeil. Noen Siemens VFD-modeller lar deg lagre parametere på et SD-kort for enkel sikkerhetskopiering.
4. Installer VFD-en riktig
Riktig installasjon er nøkkelen til å forhindre problemer. Installer Siemens VFD på et kjølig, tørt område med god ventilasjon. Hold den unna varmekilder (som andre motorer eller varmeovner) og vann. Sørg for at det er nok plass rundt VFD for luftstrøm (minst 6 tommer på alle sider). Hvis du installerer den i et skap, bruk en skapvifte for å holde temperaturen lav. Følg Siemens' installasjonsinstruksjoner for din spesifikke VFD-modell.
5. Planlegg regelmessig vedlikehold
Akkurat som en bil trenger din Siemens VFD regelmessig vedlikehold. Utfør en fullstendig sjekk hver 6. måned: rengjør kjølesystemet, inspiser ledninger, test motoren og kontroller parametere. Skift ut slitte deler (som viften eller filteret) før de går i stykker. Denne proaktive tilnærmingen fanger opp små problemer før de blir til store problemer, og sparer deg for tid og penger på reparasjoner.
Konklusjon: Master Siemens VFD feilsøking for jevne operasjoner
Siemens VFD-feilsøking trenger ikke være komplisert. Ved å kjenne til de vanlige problemene (feilkoder, overoppheting, ingen utgang, kommunikasjonsproblemer, parameterfeil) og følge vår trinnvise-for-trinnveiledning, kan du fikse de fleste problemene raskt og enkelt. Forebygging er også nøkkelen-regelmessig rengjøring, vedlikehold og riktig installasjon vil holde Siemens VFD-en i drift i årevis.
Siemens VFD-er er pålitelige, men de trenger litt omsorg for å fungere best mulig. Med ferdighetene du har lært i denne bloggen, kan du håndtere Siemens VFD feilsøking på egen hånd, noe som sparer tid og penger. Hvis du har et problem du ikke kan fikse, kontakt Siemens kundestøtte eller en kvalifisert tekniker-de har ekspertisen til å hjelpe med mer komplekse problemer. Hold nå Siemens VFD-en i sterk drift!
